適用范圍
DB-K1型凸輪磁驅動式液位開關(以下簡稱液位開關)與UHZ-57系列磁性翻柱液位計配套,安裝在磁性翻柱液位計的指示面板上,用于對容器內的液位進行控制或報警。液位到達控制或報警位置時,液位開關動作發出通斷信號。液位開關工作可靠,且不與工藝介質接觸,不受工藝狀況影響,具有耐高溫,防爆和防震保護功能,可廣泛用于各類工業場合。

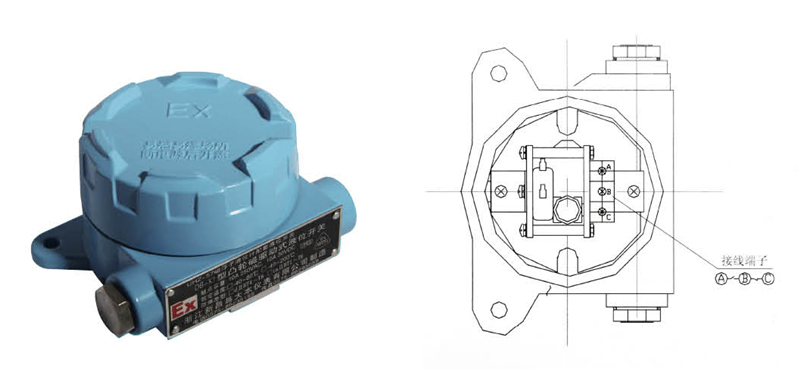

結構原理
◆安裝在磁翻柱液位計面板上的液位開關和液位計處于同一磁耦合系統中,液位計主導管內的浮子隨液位變化上下移動,當浮子由下而上接近液位開關時,浮子內的磁鋼產生的磁場與液位開關內磁鋼產生的磁場相斥,推動液位開關內的磁鋼及相連的凸輪擺動以驅動開關動作,浮子繼續上升,開關保持該狀態不變,當浮子由上而下接近液位開關時,磁場間的斥力再次推動液位開關轉換狀態并保持因此開關具有雙穩態記憶功能。產品選用特種開關,觸點容量大，可以直接驅動大功率設備,是應用在磁翻柱液位計上最實用,最可靠的附加控制或報警裝置。
主要技術參數
◆開關類型:凸輪磁驅動開關SPDT,具有防震保護
◆開關觸點容量:阻性負載: 250VAC 16A
30VAC 10A
125VAC 0.6A
感性負載: 250VAC 10A
30VDC 10A
125VDC 0.6A
◆工作溫度: -50°C~ 180C
◆電氣接口: 2個M20X1.5內螺紋
◆防爆等級:隔爆型:ExilIBT4~T6
◆本安型: ExiallBT4~T6
◆防護等級: IP65
